Сварочный аппарат ВД-306 М1

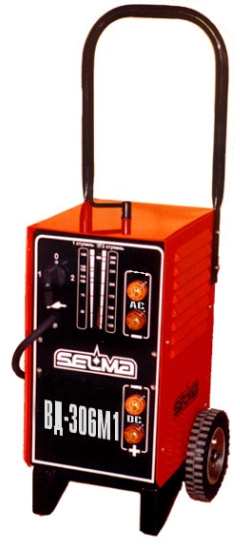

Выпрямитель сварочный ВД-306 М1

Выпрямитель сварочный ВД-306М1 предназначен для дуговой сварки покрытыми электродами (ММА) на постоянном (DC) и переменном (АС) токе.


Выпрямитель ВД-306 М1 от отечественных аналогов отличается:

1. простой конструкцией механического регулирования сварочного тока с помощью подвижного шунта;
2. плавно-ступенчатой регулировкой сварочного тока в широком диапазоне;
3. малой массой и габаритами;
4. быстроразъемные, безопасные токовые разъемы;
5. удобством перемещения в монтажных условиях;

     Выпрямитель имеет падающие внешние характеристики, необходимые для ручной дуговой сварки.

     Выпрямитель найдет широкое  применение при сварке и резке конструкций из листового и другого прокатного металла широкого диапазона толщин в любых стационарных и монтажных условиях.

Технические характеристики ВД-306 М1:

Наименование параметра  Значение
1 ступень 2 ступень
  AC DC AC DC
Напряжение питающей сети, В 2 х380
Частота питающей сети, Гц                                              50
Номинальный сварочный ток, А ( при ПВ, %)                      160 120 315 250
  60% 100% 20% 20%
Пределы регулирования сварочного тока, А 65-187 45-145 185-335 125-265
Напряжение холостого хода, В не более                           67 80 75 80
Номинальное рабочее напряжение, В  26 26 32 30
Потребляемая мощность, кВа 13 13,5 24,5 21
Диаметр электрода, мм                                                       2-6
Габаритные размеры, мм                                             360х360х930
Масса, кг, не более                                                                                73
