Силовая часть выпрямителя состоит из мощного силового
трансформатора и выпрямительного моста на штырьевых диодах.

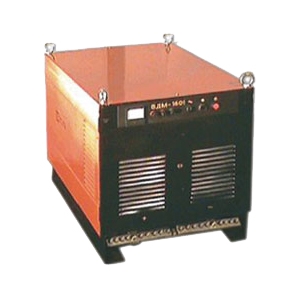

Выпрямитель
ВДМ-1601 имеет следующие основные технические решения:
• Жесткая внешняя характеристика • Класс изоляции Н • Принудительное охлаждение Технические характеристики выпрямителя ВДМ-1601:
Напряжение питающей сети, В |
380 |
Крутизна наклона внешних характеристик,В/А, не более |
0,02 |
Номинальный сварочный ток, А (ПН, %) |
1600 |
Номинальный сварочный ток одного поста, А (ПН, %) |
315 |
Коэффициент одновременности работы постов, не более |
0.5 |
Номинальное рабочее напряжение, В |
60 |
Напряжение холостого хода, В, не более |
80 |
Количество сварочных постов с балластными реостатами*, не более, шт. |
9 |
Коэффициент полезного действия, % |
80 |
Потребляемая мощность, кВА, не более |
<132 |
Масса, кг, не более |
500 |
Габаритные размеры, мм, длина´ширина ´высота, не более |
1010X690X810 |
|
