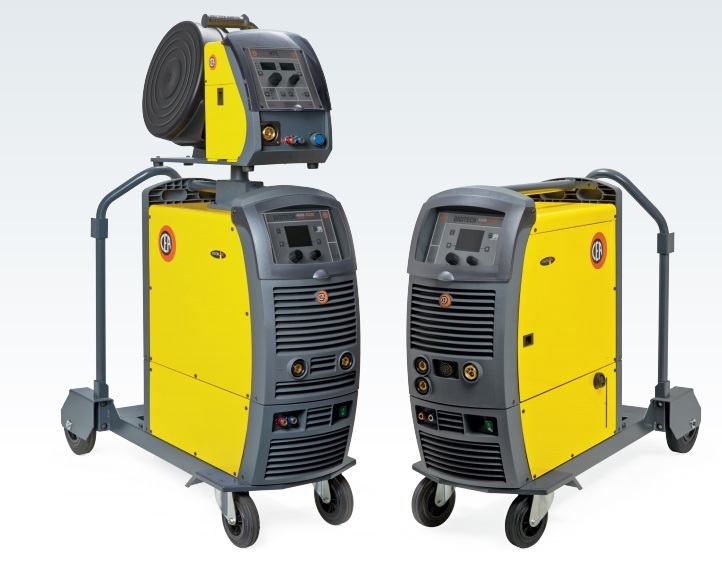

Полуавтоматы для сварки DIGITECH VISION и DIGISTAR

DIGITECH VISION – это многофункциональные источники с отличным качеством полуавтоматической импульсной сварки MIG/MAG, сварки неплавящимся электродом TIG и ручной дуговой сварки MMA. Серия аппаратов DIGITECH VISION с инновационной технологией VISION.ARC оснащена цветным русифицированным дисплеем и синергетическим контролем. Аппараты DIGITECH VISION в полной мере отвечают требованиям к решениям любых производственных задач путем комбинирования синергетического управления и полного контроля всех сварочных параметров.

Серия DIGITECH VISION выпускается заводом СЕА как с отдельным подающим 4-х роликовым механизмом подачи проволоки (модели3300, 4000 и 5000), так и моноблоком (3200).

Осуществляется полный контроль сварочного процесса благодаря электронным регулировкам параметров. понятный и удобный интерфейс помогает легко устанавливать и вызывать из памяти сохраненные параметры. Существует возможность сохранения в памяти собственных сварочных программ.

Цифровое синергетическое управление DIGITECH VISION позволяет даже неопытному сварщику легко устанавливать и изменять сварочные параметры. После типа выбора программы, учитывающей свариваемый материал, диаметр проволоки и используемый газ, встроенные функции контроля автоматически выбирают оптимальные регулировки.

В то же время, опытные сварщики, используя DIGITECH VISION, получают возможность тонкой регулировки и настройки всего сварочного процесса благодаря доступному, простому и полноценному меню.

Технология VISION. ARC – это наилучшие эксплуатационные характеристики при более высокой скорости сварки, более экономичном расходовании сварочной проволоки и уменьшенным тепловложением в зону сварного шва, по сравнению с обычным методом МИГ/МАГ.

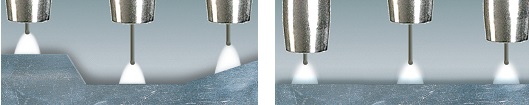

VISION.ARC позволяет осуществлять полный контроль сварочной дуги в режиме реального времени. Все параметры оптимизируются в течение нескольких микросекунд для поддержания стабильной и когерентной дуги. Компенсация дуги происходит при любых изменениях условий сварки, которые могут быть вызваны движением горелки в руке сварщика и неоднородной поверхностью свариваемого материала.

Назначение: для сварки конструкционных, низкоуглеродистых, углеродистых, низкоуглеродистых низколегированных, нержавеющих сталей, цветных металлов и их сплавов (Медь, Алюминий и т.д.) и оцинкованной стали.

Область применения: Тяжелое машиностроение, авиастроение, судостроение, нефтехимическая, атомная промышленность, котлостроение, производство пищевого оборудования, монтажные работы, автомобилестроение.

Виды выполняемых работ:

- Полуавтоматическая импульсная сварка плавящимся электродом в среде защитных газов (МИГ/МАГ).

- Сварка неплавящимся электродом в среде аргона на постоянном токе (ТИГ DC), с контактным возбуждением дуги.

- Электродуговая ручная сварка покрытым плавящимся электродом (ММА).

Стандартные функции и особенности

- Плавная регулировка сварочного тока и напряжения.

- Память на 99 собственных сварочных программ

- Цифровой контроль сварочных параметров синергетическими программами согласно типу материала, газу и диаметру сварочной проволоки

- Контроль и высокая воспроизводимость всех параметров сварки благодаря технологии VISION.ARC

- Цветной цифровой дисплей с русскоязычным меню

- Контроль старта подачи проволоки

- Компенсация величины дуги

- Электронные элементы управления надёжно защищены от пыли и грязи

- Аппараты с отдельным подающим механизмом комплектуются соединительными кабелями длиной до 50 м

- Регулировка времени нарастания сварочного тока, времени спада сварочного тока

- Функции "Горячий старт" и "сила дуги" обеспечивают качественное зажигание дуги и ее стабильность в режиме ручной дуговой сварки (ММА).

- Возможность защиты собственных программ паролем

- Заварка кратера

- Компенсация перепадов напряжения (± 20 %)

- Использование горелок Digitorch с программным управлением непосредственно на горелке

- Цифровой A/V

- Низкое потребление энергии

ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ

Для аппаратов, использующих технологию VISION.ARCпоставляется программное обеспечение для достижения еще более лучшего качества сварки при различных специфических сварочных работах.

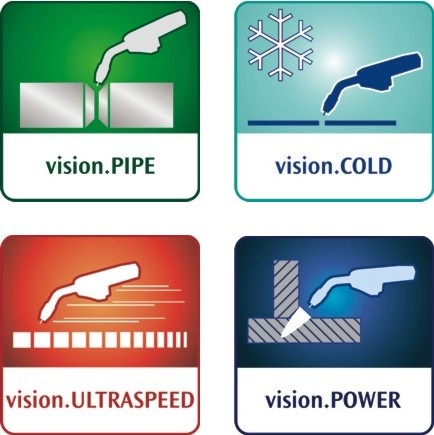

Функции полуавтомата DIGITECH VISION

VISION.PIPE – для формирования аккуратного корневого шва при первом проходе при сварке труб.

Позволяет производить работы по сварке труб с высочайшим качеством, в том числе и при сварке с большими зазорами, благодаря оптимизации сварочной дуги.
Процесс сварки с VISION.PIPE позволяет заменить сварку методами ММА и TIG, при этом с гораздо меньшим временем сварки.

VISION.COLD – для МИГ/МАГ сварки с уменьшенной теплопередачей. Инновационный процесс позволяет добиваться отсутствия деформации и минимального изменения металлургической структуры при сварке тонкостенных заготовок в любом положении.

VISION.ULTRASPEED – для сварки малых и средних толщин на большой скорости. Сварка стали и цветных металлов дугой повышенной магнитной силы и более узким конусом, что обеспечивает значительное увеличение скорости сварки. Этот процесс заменяет сварку короткой и смешанной дугой, при этом являясь гораздо более скоростным.

VISION.POWER – для более глубокого провара при сварке средних и больших толщин заготовок из стали и цветных металлов и сплавов. При использовании VISION.POWER конус дуги сжимается, обеспечивая глубокое проникновение. Также подходит при сварке узких швов.

VISION – полный пакет всех программ VISION (PIPE, COLD, ULTRASPEED, POWER)

WSC – КОНТРОЛЬ СТАРТА ПОДАЧИ ПРОВОЛОКИ

Новое устройство контроля зажигания дуги предотвращает возможное прилипание проволоки к заготовке или соплу горелки, обеспечивая тем самым быстрое и точное зажигание дуги.

VRD– УСТРОЙСТВО СНИЖЕНИЯ НАПРЯЖЕНИЯ уменьшает напряжение холостого хода до 12 В и обеспечивает дополнительную безопасность при работе в жестких условиях окружающей среды.

ФУНКЦИЯ BURN BACK

ДОЖИГАНИЯ ПРОВОЛОКИ ПОСЛЕ СВАРКИ
В конце каждой сварки, при любых условиях и с любым материалом, система цифрового управления обеспечивает качественный обрез проволоки, таким образом не допуская формирования так называемого «шарика на проволоке» для улучшения повторного зажигания дуги.

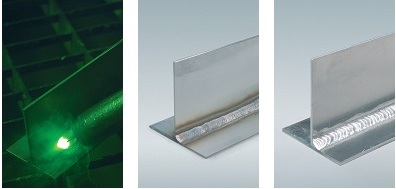

функция VISION.PULSE

VISION.PULSE

Новая функция VISION.PULSE оптимизирует результаты традиционной импульсной сварки и позволяет получить классический вид «один импульс - одна капля» (струйный перенос) при более короткой дуге.

Благодаря быстрой обратной связи, функция VISION.PULSE модифицирует параметры в режиме реального времени, осуществляя при этом постоянный контроль короткой дуги.

Это позволяет снизить большое термическое влияние, типичное для импульсной сварки, посредством последовательного уменьшения искажений, улучшения сварочной ванны, а также значительного повышения скорости сварки.

ДВОЙНОЙ ИМПУЛЬС

Инновационная система Pulsed MIG соединяет существующие пики импульса со вторым уровнем импульсов переменных частот. Dual pulse способствует сокращению тепловложения в заготовку, минимизирует деформации и создает эстетические наплывы высокого качества на сварных швах, как при ТИГ сварке.

ТЕХНИЧЕСКИЕ ХАРАКТЕРСТИКИ

модель	DIGISTAR 250	DIGITECH VISION 3200	DIGITECH VISION 3300	DIGITECH VISION 4000	DIGITECH VISION 5000
Напряжение питания при 50/60 Гц, В	3 ~ 400	3 ~ 400	3 ~ 400	3 ~ 400	3 ~ 400
Установленная мощность, кВА	12,6	18,8	18,8	25,5	32
Плавкий предохранитель с задержкой срабатывания на ток, А	16	25	25	30	40
Напряжение холостого хода, В	63	63	63	70	70
Диапазон по току, А	10-250	10-320	10-330	10-400	10-500
Сварочный ток (температура 40°С) при 100 % ПВ, А 60 % ПВ, А Х % ПВ, А	160 200 250 (40%)	240 270 320 (40%)	280 300 330 (40%)	330 370 400 (50%)	380 460 500 (50%)
Диаметр сварочной проволоки, мм	0,6-1,2	0,6-1,2	0,6-1,2	0,6-1,6	0,6-1,6
Стандарты	EN 60974-1 EN 50199-10	EN 606974-1 EN 606974-10	EN 606974-1 EN 606974-10	EN 606974-1 EN 606974-10	EN 606974-1 EN 606974-10
Класс защиты	IP 23S	IP 23S	IP 23S	IP 23S	IP 23S
Класс изоляции	H	H	H	H	H
Габаритные размеры, мм	615x290x525	660x290x515	660x290x515	660x290x515	660x290x515
Вес, кг	29	41	35	40	44

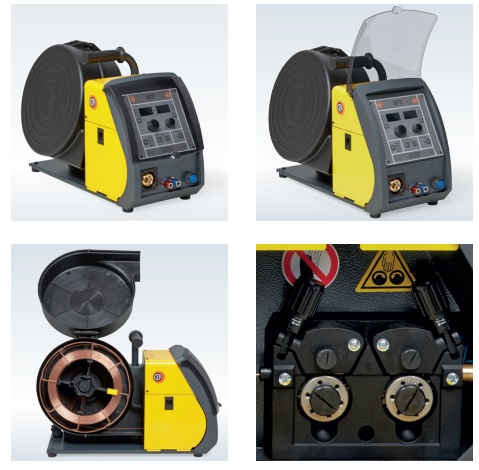

Механизм подачи проволоки HT 5

В базовой комплектации аппараты CONVEX VISION оснащаются 4ехроликовым подающим механизмом HT 5 для порошковой проволоки и проволоки сплошного сечения диаметром 0,6 - 2,0мм. Возможность подключения соединительного кабеля длиной до 50 метров.

Технические характеристики

Напряжение сети 50/60 Гц	24
Мощность двигателя, W	100
Количество роликов	4
Скорость подачи, м/мин	0,6-25
Катушка сварочной проволоки
Диаметр, мм	300 (max)
Вес, кг	20 (max)
Диаметр св. проволоки, мм	0,6-2,0
Габаритные размеры, мм	570х275х400

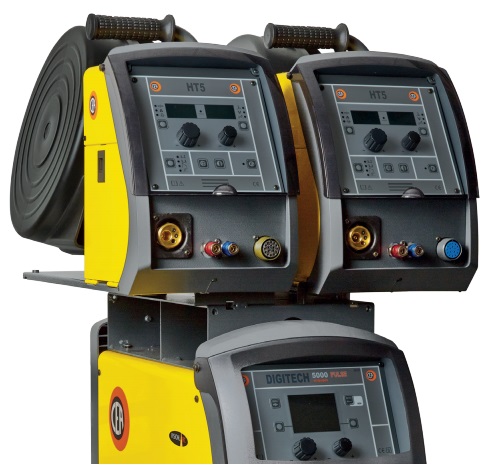

Версия с двумя подающими механизмами делает

аппараты DIGITECH VISION еще более универсальными,

благодаря возможности сваривать 2 типа материалов

с различными настройками.

Эта возможность также значительно сокращает время

простоя оборудования на время смены проволоки и/или

переустановки сварочных параметров при переходе

от одного материала к другому.

БЛОК ВОДЯНОГО ОХЛАЖДЕНИЯ

Cварочные полуавтоматы DIGITECH VISION могут быть укомплектованы блоком водяного охлаждения горелки HR 31.

Технические характеристики

МОДЕЛЬ	HR 31
Напряжение питания, при 50/60 Гц, В	1~ 400
Макс. мощность, кВа	0,3
Охлаждающая жидкость	Н₂О
Класс защиты	IP 23
Класс изоляции	F
Размеры: ШхДхВ, мм	670х235х305
Вес, кг	16

Стандартная комплектация: источник питания, тележка (кроме модели 3200 в воздушной комплектации), обратный кабель, соединительный кабель 5 метров (для моделей 4000 и 5000), подающий механизм (для моделей 4000 и 5000), горелка. Для комплекта с водяным охлаждением – блок водяного охлаждения.
